説明
簡単操作
動物の体重入力だけでコンピューターが換気条件を設定します。
・STEP1 蛇管口をふさいで電源ON
・STEP2 動物の体重を入力
・STEP3 A.D.S.1000をスタート

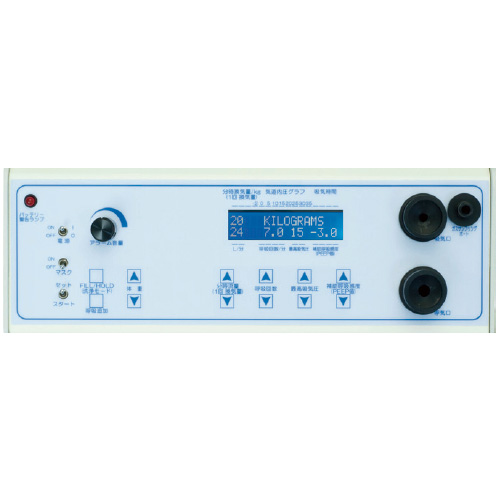

気道内圧グラフ
気道内圧の状態は電子センサーによりバーグラフで表示されます。自発呼吸を感知すると液晶が反転して、補助呼吸で換気が行われていることを知らせます。
マスク・麻酔導入箱の使用
マスクモードスイッチを入れ付属のマスクアダプターを使用する事でマスク麻酔が行えます。(2~60L/分の任意の定常流麻酔ガスが得られます)
特徴
自動設定
体重を入力するだけで、最高吸気圧、分時換気量などの必要な呼吸モード値が自動設定されます。複雑な呼吸モード値の設定を必要としないため、日常の臨床の中でも手軽に調節呼吸による麻酔を利用できます。自発呼吸では得られないリアルな麻酔深度の維持が可能です。
仮に、自動設定された数値以外を設定する必要がある場合は、いつでも(麻酔中含む)変更することが出来ます。
設定値:分時流量・呼吸回数・最高吸気圧・補助呼吸感度
極小動物への麻酔(研究室モード)
体重1kg以下の動物にもご利用になれます。
換気回数95回/分まで設定可能。
※研究モード時の換気条件の入力はマニュアルで行います。
高度な安全性
・停電時でも内蔵バッテリーで最大12時間の作動可能(バッテリーの状態による)。(野外診察も可能)
・麻酔中や覚醒時の突然的な無呼吸に対しても、最低換気回数の設定で換気をバックアップします。
・電源ON時に毎回自己診断テストを行ない、機器の各異常を感知した場合はメッセージと警告音でお知らせします。
・万一、電気的故障が発生し圧力異常が発生しても、メカニカルセーフティバルブが肺を守ります。
・手術中に起こりがちな挿管チューブの外れや、酸素供給不足による換気不良を、メッセージと警告音でお知らせします。
コスト削減と省スペース化
極小動物から68kgの大型犬やミニブタまでの麻酔が可能です。笑気ガスを使わず、酸素ガスの消費量も減ります。(特に体重20kg以下の動物麻酔に顕著です)
付属品
②ポリ蛇管Yピース付(小)
③マスクアダプター(余剰ガス排出用)
④排気用蛇腹管(3m)
⑤専用ACアダプタ
⑥ビニールカバー
⑧テスト肺1L
⑨スペーサー
⑩薬液排出用ホース
⑪酸素供給ホース2m
オプション
⑫W-603二段式減圧弁チャック付 P型
⑬ADS専用架台※気化器同時購入時無料
仕様
販売名 | 動物用麻酔呼吸装置A.D.S.1000 | |
承認番号 | 10畜A第2367号 | |
型式 | Model:2000 | |
類別 | 機械器具(05) | |
一般的名称 | 麻酔器並びに麻酔器用呼吸嚢及びガス吸収かん | |
医療機器クラス分類 | 管理医療機器 | |
換気モード | 調節呼吸(通常・研究)・マスクモード・補助呼吸 プレッシャーリミット・タイムサイクル方式 |
|
設定 | 体重(kg) | 1.0~68(50SPI)/1.0未満(5SPI) |
分時流量(L/分) | 2~60(50PSI)/0.2~6.0(5PSI) | |
呼吸回数(回/分) | 1.0~95.0 | |
最高吸気圧(cmH2O) | 5~35 | |
補助呼吸感(cmH2O) | (OFF)-6.0~-0.3 | |
PEEP値(cmH2O) | 0.0*~9.0* | |
表示LCD(バックライト付) | 気道内圧グラフ(-2~35cmHO) | |
分時換気量/kg(1回換気量) | ||
吸気時間(秒) | ||
分時流量(L/分) | ||
呼吸回数(回/分) | ||
最高吸気圧(cmH2O) | ||
補助呼吸感度(cmH2O) | ||
PEEP値(cmH2O) | ||
自己診断テスト結果 | ||
アラーム | 酸素供給圧低下(通常モード) | |
自己診断テスト結果エラー | ||
気道内圧上昇(マスクモード時) | ||
呼吸回路内圧低下 | ||
バッテリー電圧低下 | ||
安全機構 | 安全弁(メカニカルセーフティバルブ) | |
バッテリー | 小型シール鉛蓄電池 | |
電撃に対する保護の形式 | クラスⅠ機器/内部電源機器 | |
電撃に対する保護の程度 による装着部の分類 |
B形装着部 | |
内蔵バッテリー作動時間 | 最大12時間(満充電時間・バッテリーの状態による) | |
充電時間 | 8時間以上の連続充電 | |
本体寸法(mm) | 245(W)×254(D)×102(H) | |
質量 | 約4.5kg | |
上記性能には自社規格による公差があります。また、上記性能は出荷時のものであり、ご使用の期間・頻度等により性能は低下してきます。性能を維持し、安全にお使いいただくために、日常点検、3ヶ月毎の保守点検(ユーザー点検)および2年に一度の輸入元または修理業者による定期点検を行ってください。 |
麻酔薬専用気化器レックスシリーズ | |
ハロレックスH-200 イソレックスI-200 セボレックスS-200 |
温度補正機能室温の変化(15~30℃)に対し、常に安定した濃度を保つように補正する機能をもち、安定した麻酔ガス濃度を維持することができます。 ●濃度設定範囲:0~5.0v/v% ●目盛表示順:OFF~5.0v/v%(0.5%刻み) ●濃度精度:使用目盛値の±20%または最大目盛値の±5%のどちらか大きい値以内 ●使用流量範囲:0.5~10L/分(キャリアガス総量) ●使用温度範囲:15~30℃●麻酔薬最大注入量:200±30mL(ウイック吸引量30mLを含む) ●寸法:W129×D135×H190mm ●質量:約5.5kg |
呼吸モニター BM-200 | 余剰ガス排出装置 ガストール |
麻酔回路(吸気側)、気管チューブ及びマスクに接続し、どんな微弱な呼吸も正確にランプとブザーで表示します。 ●信号検出方法:サーミスタ抵抗変化式 ●警報音:連続発生音●警報時間設定モード:10秒/15秒/20秒(切替式) ●警報音量:80db以上(30cm間隔) ●電源電圧:交流100V(50-60Hz) ●入力電流:0.04A ●寸法:W225×D180×H110mm●質量:約1.9kg |
麻酔器ポップオフバルブの蛇管接続口に接続し、余剰ガスを強制的に屋外へ排出します。吸引流量を調節可能で、余剰ガスを遠くまで運べます。静音設計です。 ●排出方式:ファン吸引方式 ●吸引流量:約7~30L/分●消費電流:70mA ●寸法:W136×D227×H89mm ●質量:約1.6kg ●付属品:蛇管1m、3m |

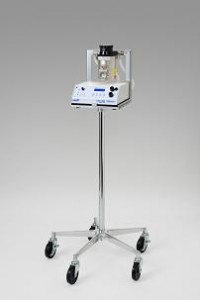

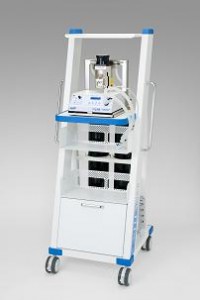

Soft Lander/A.D.S.1000用架台 | A.D.S.1000用 5本足スタンド |
手術室を明るくするような色調になっています。 限られたスペースの中でも場所を取らないコンパクト設計です。 上部に生体情報モニター、中間に呼吸モニター・余剰ガス排出装置、下部に吸引器・ベンチレーターなどが設置可能です。 収納箱は必要な部品をいつでもすぐに取り出せるよう、斜め開けの設計となっています。 4口電源タップが付属しておりますので、電源まわりをスッキリまとめられます。左右側面にハンドルを取り付けました。オペに合わせて楽に本体の向きが変えられ、移動も簡単です。●搭載可能ボンベ:1500L酸素ボンベまたは7.5kg笑気ボンベ(合計2本) ●寸法:W520×D570×H1460mm ●質量:約30kg ●付属品:4口電源タップ |
●寸法:W580×D580×H1255mm ●質量:約7kg*ADS本体・気化器は別売りです。 |
