説明
最大管電流100mAの高出力
管電流は、最大100mAの高出力、ブレの少ない撮影時間を実現。
管電圧も125kV、撮影に余裕が持てます。

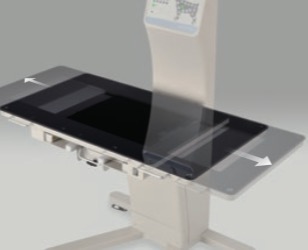

左右フローティングテーブル採用
天板が左右に36cm移動できますので、保定した状態でのポジショニングが容易に行えます。

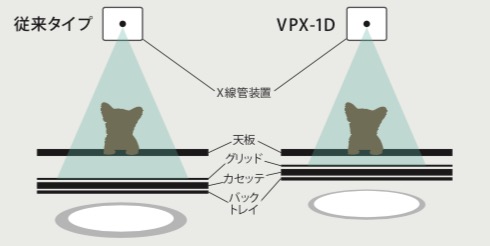

低拡大率カセッテトレイを新開発
新開発カセッテトレイ採用により、天板上部から検出器前面まで、2.5-3.5cmを実現しました。
(従来約5cm)低拡大率により、画質向上が図れます。半切サイズの平面検出器(FPD)にも対応してます。

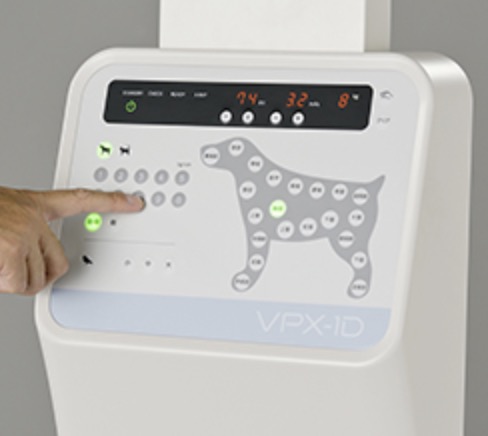

動物専用アナトミカル操作パネル
撮影条件の設定は、動物専用アナトミカル操作パネルを採用。「動物の種類」「部位」「体重or体厚」「撮影方向」を選択するだけで、VPXならではの最適撮影条件を設定できます。
2つの方式でＸ線を曝射

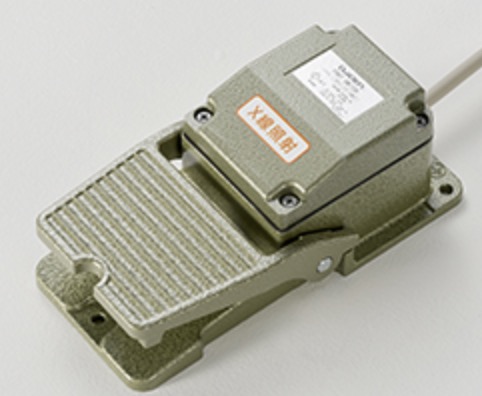

Ｘ線曝射スイッチは、両手を自由にできる2段式フットスイッチ方式を採用。
別室で曝射したいときは、ハンドスイッチタイプも組み合わせできます。 (オプション)

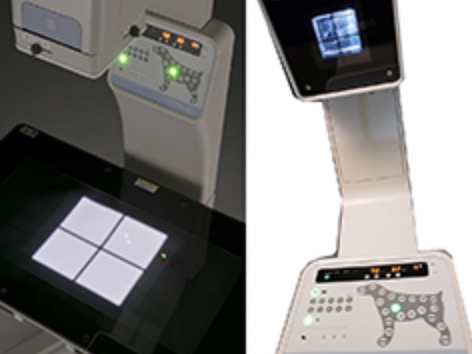

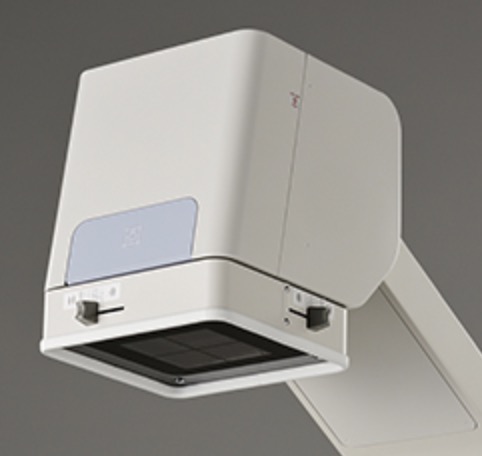

明るく発熱の少ないLEDランプ採用
照射野ランプも発熱の少ないLEDランプを採用。
タッチセンサー方式大型ランプスイッチ採用で点灯操作の負担を軽減、更にＸ線曝射スイッチとも連動して点灯できます。

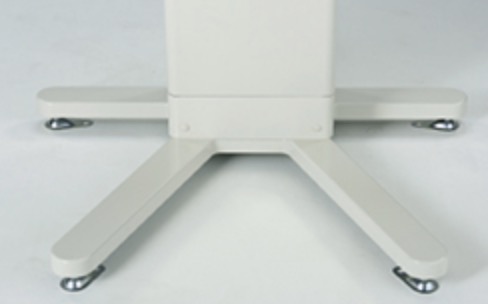

アンカーレス筐体を採用
設置場所を選ばないアンカーレス筐体を採用。
ビル診療所などで、アンカー固定できない場所の設置の悩みを解決します。(アンカー固定もできます。)

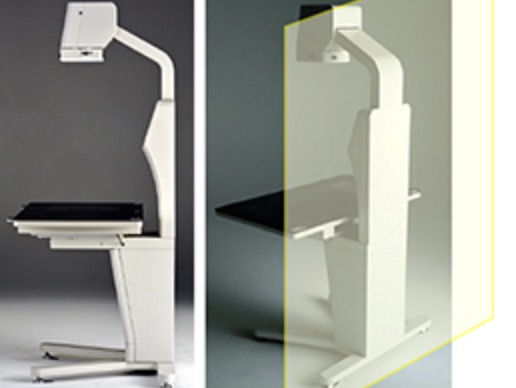

設置背面スペース不要の「壁ピタ」設計
限られたスペースを有効に使える「壁ピタ」設置を可能としました。(フロントメンテナンスを実現)
特別な電気設備を必要としないAC 100V電源
電源は、AC 100Vコンセントで対応できますので、特別な電気工事を必要としませんので、設置費用を軽減できます。

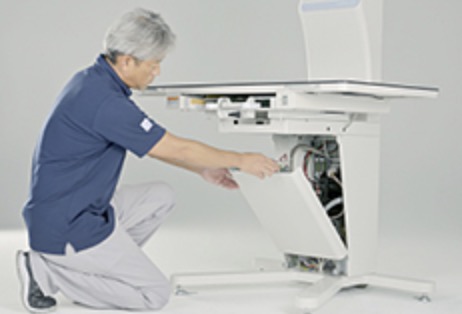

フロントメンテナンスを実現しました。

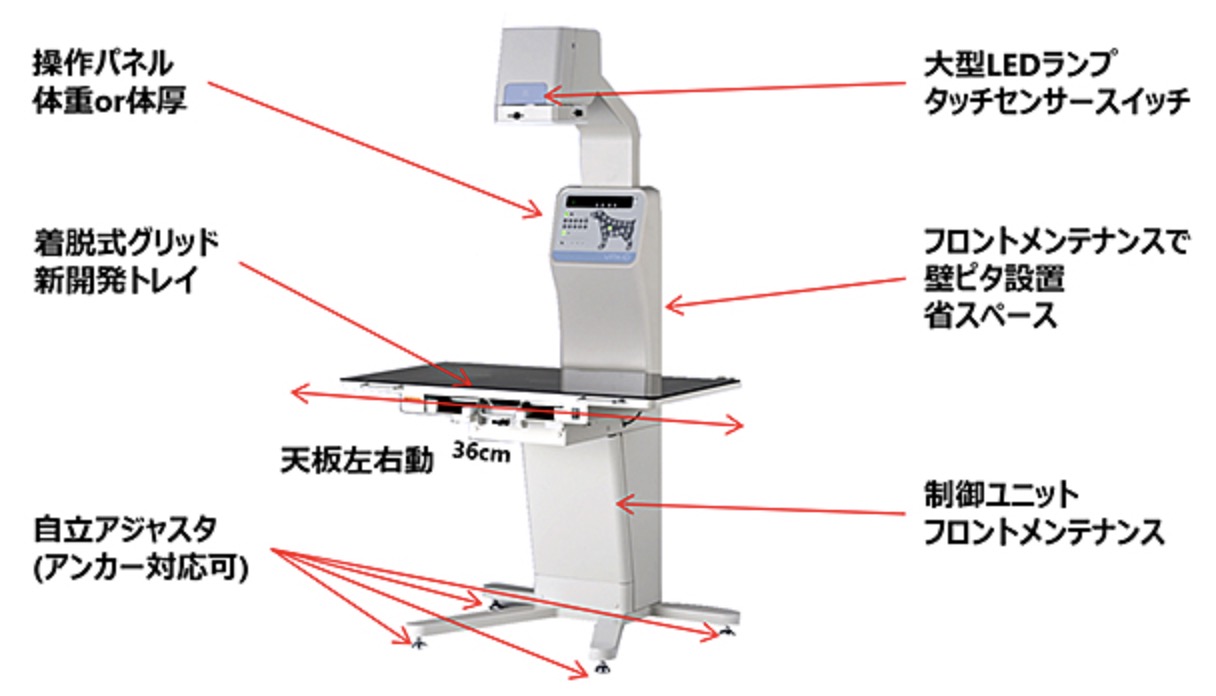

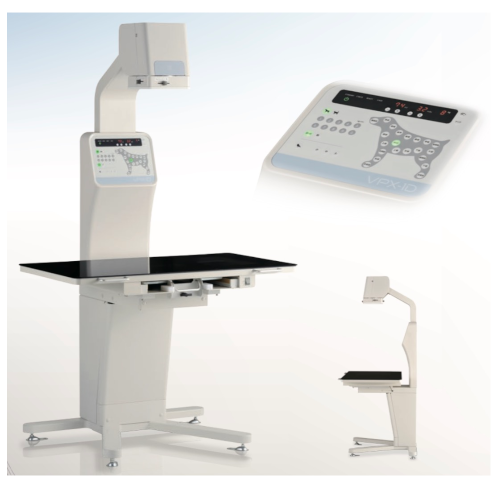

動物病院の為に１から設計された動物用X線装置です
| 仕様 | ||
 |
||
| 定格 | 撮影管電圧 | 40kV～125kV (2kV/ステップ) |
|
||
| 撮影管電流 | 40mA～100mA (kV,mAs値より最大許容間電流を自動設定) | |
|
||
| 時間(sec) | 0.004～0.25sec (R’10系列)) | |
|
||
| mAs | 0.32～12.5(最小分解能1msec) | |
|
||
| 電源入力 | 単相 | 単相100V 0.5kVA 50-60Hz |
|
||
| 接地工事 | D種接地工事 | |
|
||
| Ｘ線管装置 | 実効焦点サイズ | 1.8mm |
|
||
| 陽極熱容量 | 28kJ | |
|
||
| Ｘ線可動絞り装置 | 最大照射範囲 | 43cm×43cm (SID 100cm時)以下 |
|
||
| 最小照射範囲 | 5cm×5cm (SID 100cm時)以下 | |
|
||
| 絞りランプ | LED 30sec | |
|
||
| 面積線量計取付 | 可能 | |
|
||
| Ｘ線管保持装置 | 構造置 | 制御ユニットと撮影台一体 |
|
||
| 撮影台天板可動 | 左右±18cm | |
|
||
| 撮影台天板ロック | 電磁ロック | |
|
||
| 撮影台天板寸法 | 105cm×60cm能 | |
|
||
| 最天板面・検出器距離 | 2.5～3.5cm | |
|
||
| 撮影台使用カセッテサイズ | 大角/半切 | |
|
||
| 撮影台グリッド | 半切 | |
|
||
| コントローラー | 条件設定 | アナトミカル 体重/体厚兼用 |
|
||
| DRとの連動 | 機能有り | |
|
||
| フットスイッチ | 2段式 | |
|
||
| オプション | ハンドスイッチ | 2段式押しボタンスイッチ |
|
||
| 設置 | 固定方法 | 自立タイプ(アンカーレス) アンカー固定も可能 |
|
||
| 装置背面スペース | 壁面設置可能(フロントメンテナンス) | |
|
||
